Detail produk:
|
nama: | Modul Tampilan ESP32 7 inci | Resolusi: | 800x480 |
---|---|---|---|
Aplikasi: | papan pengembangan esp32 | Warna Papan PCB: | Kuning |
IC pengemudi: | EK9716 | Area tampilan yang efektif: | 153,84* 85,63(mm) |
Ukuran modul: | 181.0*108.0(mm) | Menyentuh: | Dengan sentuhan kapasitif |
Menyoroti: | 6 Pin ESP32 Display Module,ESP32 Display Module 5V,Layar sentuh kapasitas 500mA |

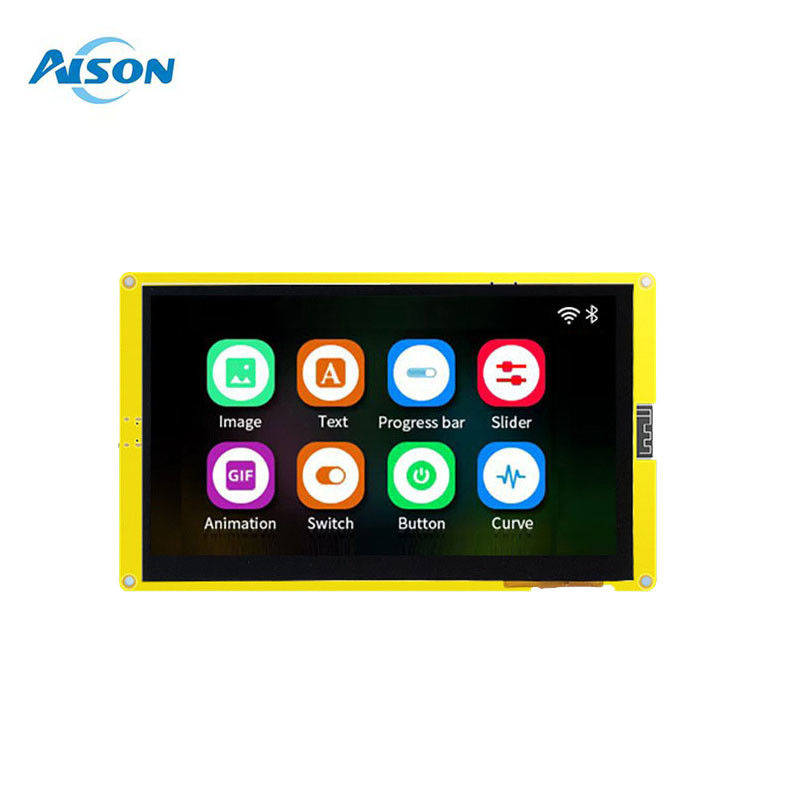

7.0 inci ESP32-8048S070C LCD Screen Module 800*480 Serial Port Display 2.4 GHz Wifi Bluetooth 16MB SPI Flash dan 8MB PSRAM
1,Pengamatan Umum

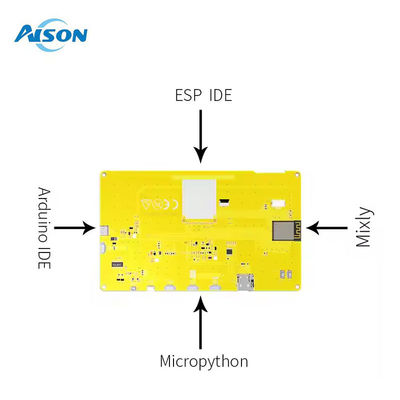

ESP32-8048S070C adalah papan pengembangan untuk layar sentuh visual, papan ini dilengkapi dengan firmware platform GUI yang dikembangkan secara independen,mendukung drag dan drop program grafis untuk membantu pengguna menyelesaikan pengembangan platform kontrol yang disesuaikan. Kontroler utama dari ESP32-8048S070C papan pengembangan mengadopsi ESP32-S3-WROOM-1 modul, modul ini adalah tujuan umum Wi-Fi + Bt + ble MCU modul, 16MB SPI flash dan 8MB PSRAM dikonfigurasi dalam.Papan pengembangan ESP32-8048S070C juga dapat mengembangkan dan debug fungsi seperti tombol, suara dan kamera melalui antarmuka ekspansi di kedua sisi, sangat memperpendek siklus pengembangan pengguna.
2Sumber daya perangkat keras berikut
1) Modul ESP32-S3-WROOM-1
ESP32-S3-WROOM-1 adalah Wifi + Bt + ble MCU modul untuk semua jenis aplikasi.Hal ini dapat digunakan dalam jaringan sensor daya rendah dan aplikasi yang menuntut, misalnya, pengkodean suara, streaming audio dan dekoding MP3. Parameter ESP32-S3-WROOM-1 ini adalah:8Mbyte PSRAM + 16Mbyte Flash.
2) TP Interface
Antarmuka touchpad kapasitif, antarmuka I2C, jarak 0,5mm, 6pin, tipe flip down.
3) LCM tampilan antarmuka antarmuka tampilan LCM 7,0 inci, antarmuka SPI, 1.25mm jarak, antarmuka SPI ini terhubung ke antarmuka hardware HSPI esp32, frekuensi jam operasi dapat
Parameter layar yang digunakan adalah: Size-7.0Inch; Pixel density-165PPI; Resolusi:800*RGB*480; Model layar:
ESP32-8048S070C
4) Manajemen daya
Dua LDOS output 3.3V, satu memasok daya ke papan sendiri, yang lain memasok daya ke papan ekspansi eksternal,Pasokan listrik dipisahkan untuk mencegah papan ekspansi mengganggu pasokan listrik esp32-S3, itu memastikan stabilitas esp32-S3.
5) Antarmuka daya eksternal
Antarmuka daya eksternal yang disediakan (positif dan negatif seperti yang ditunjukkan dalam tanda + - pada gambar), rentang tegangan input 5v, arus beban maksimum I > 2A.
6) Kunci RST
Tekan tombol reset diri untuk menghubungkan ke pin EN dari ESP32-S3.
7) Antarmuka Tipe-C
Antarmuka USB-C universal (Tipe-C interface), antarmuka ini digunakan untuk memberi daya pada papan pengembangan, komunikasi UART dan unduhan firmware.Perangkat keras dari sirkuit download menerapkan kontrol aliran data, sehingga firmware download mendukung satu-klik download otomatis.
3,Kekuatan pada Instruksi
1) Pasokan listrik
Papan pengembangan ini mendukung catu daya USB Tipe-C 5V dan antarmuka input daya eksternal yang disediakan (seperti yang ditunjukkan oleh nomor referensi 5 dalam Gambar 3).
bahwa tegangan input 5V arus pendukung tidak kurang dari 1A ketika papan ekspansi lainnya tidak dimasukkan,dan arus dukungan tegangan input 5V tidak kurang dari 2A ketika papan ekspansi lain dimasukkan (lihat konsumsi daya sebenarnya papan ekspansi untuk rincian)Catatan: Ketika catu daya eksternal disediakan melalui antarmuka daya yang disediakan, rentang input tegangan catu daya adalah 5V, dan arus beban disarankan untuk I> 2A.
2) Tindakan pencegahan
Harap pastikan bahwa kabel FPC dari layar TP dan LCM telah dimasukkan ke soket FPC yang sesuai sebelum menyalakan pada papan pengembangan, jika tidak
4,Parameter listrik papan
Lingkungan pengujian:
1Suhu: suhu kamar 25 °C
2,Sumber daya: 5.0V Tegangan gelombang V
Parameter pengujian:
1,Arus kerja normal: 500mA ((Arus rata-rata)
5, Firmware Burning
1) Langkah Satu:
Sambungkan papan ESP32-8048S070C ke komputer melalui kabel data USB-TypeC.firmware dapat diunduh secara otomatis melalui ESP32 Flash_Download_Tools.
2) Langkah Kedua:
Seperti yang ditunjukkan pada Gambar 7-1 di bawah ini: Pilih jalur firmware yang akan dibakar pada 1. Alamatnya biasanya 0X00. Setelah pengaturan, ingat untuk mencentang bagian depan; Pilih jam sistem menjadi 40MHz di 2 lokasi;Pilih ukuran Flash sebagai 128Mbit di 3 tempat; Pilih SPI MODE sebagai mode DIO di 4 tempat; Pilih nomor port dari papan saat ini diakui oleh komputer di 5; Pilih serial port baud rate di 6 tempat (lebih besar nilai,semakin cepat tingkat unduhan firmware, dan dukungan maksimum adalah 1152000bps); Setelah menyelesaikan konfigurasi sebelumnya, klik pada 7 untuk mulai membakar firmware.
3) Langkah Tiga:
Setelah menyelesaikan dua langkah di atas, tekan tombol reset di bagian belakang
Dewan pengembangan untuk memulai menjalankan firmware baru saja terbakar.
